抗雜耐污空氣閥

1、功能說明

抗雜耐污型空氣閥，是在活塞式空氣閥的基礎上，將其傳統的內部金屬件換成耐腐蝕、抗酸堿的聚炳烯材料，以解決工業污水、廢水等的腐蝕。

為了解決含沙、含雜質的問題，在空氣閥的下閥體進水端斜插入一濾水裝置，該濾水裝置為圓柱形，內置環形不銹鋼濾網，在環形濾網內設置電動清洗鋼刷，在濾水裝置頂部設置一負壓開啟吸氣裝置，由于結構設計，水只能從內置環形濾網通過而進入空氣閥，從而將水中的雜質濾出，以不會影響空氣閥正常工作。由于在原空氣閥的基礎上增加了過濾網裝置，勢必對原空氣閥的吸氣量有所減小，所以為彌補這一缺陷，在過濾裝置頂部又增加了一負壓開啟裝置，以便負壓時吸氣。在濾水裝置另一端安裝 一個截止閥，以便清洗濾水裝置后排出污水和雜質。

本空氣閥主要是解決現有空氣閥在含泥沙量較大、油污比較嚴重情況下的易堵塞、易腐蝕造成的空氣閥不能有效排氣等問題。

2、過濾網選擇

原則是應根據各種水質及不同壓力確定過濾網的材質和目數。本公司僅需用戶提供水質參數及壓力情況，即可確定過濾網材質及目數，為抗雜耐污空氣閥提供最佳配置。

3、對過濾網的清洗方法及步驟

由于流進過濾網的水質各不相同，因而對過濾網的清洗周期也有所不同。一般每年應清洗一次，如果水中含泥沙較大，油污嚴重者，每半年就應該清洗一次。其在線清洗方法步驟如下：

首先關閉過濾裝置下端與管道連接的閥門，并確保此時過濾裝置不再進水、進氣，然后使電動旋轉接頭與清洗桿連接緊密，通電并使清洗桿做上下及旋轉運動，5分鐘后，開啟過濾裝置上的排污球閥進行排水，直到球閥不再向外流水為止，再關閉球閥和電動旋轉機。這就完成了第一輪清洗過程。待第二輪清洗時，再打開過濾裝置下端與管道連接的閥門，使空氣閥重新充滿水。然后再關閉過濾裝置與管道連接的閥門，重復第一輪的清洗過程。這樣反復沖洗幾次，直到球閥流出的是管道原水，關閉球閥，取下電動旋轉機，即為完成此次清洗。

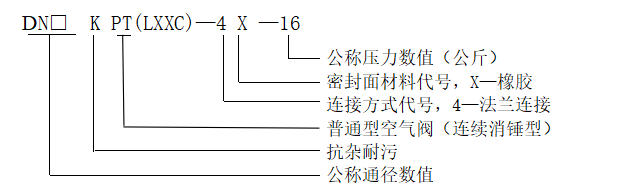

4、型號編制說明

如：DN200，壓力1.6MPa，法蘭連接，橡膠密封，抗雜耐污空氣閥。

型號標為：DN200 KPT(KLXXC) -4X-16。

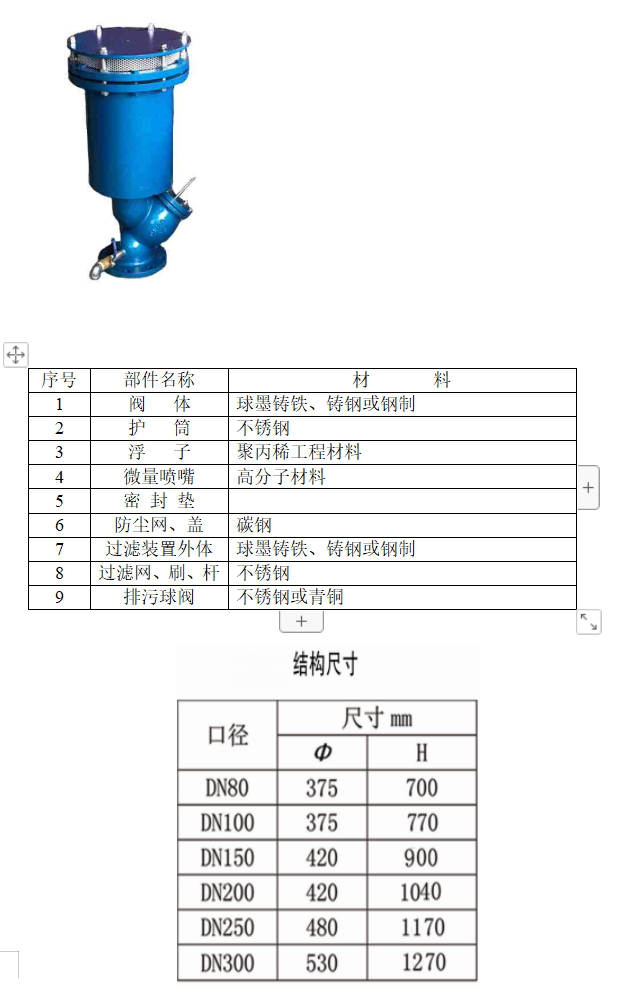

5、外形圖、主要零部件材料及結構尺寸
